地质矿业
MatchID-2D/Stereo全场应变测量与仿真优化分析系统在地质矿业领域应用主要有： （1）材料方面应用：岩土，岩石等矿物质材料的静态和动态力学性能测试中测量全场的三维变形和应变场，并利用VFM反求材料的本构模型参数； （2）结构方面应用：相似模型试验中测量全场三维的变形和应变场，利用FEVAL有限元验证评估模块验证有限元模型。 | ||
材料测试应用 | ||
（1）静态测试-岩土标准试件三轴测试 | ||
| ||
岩土标准试件三轴围压测试， 主应变云图E1,左边为2D云图，右下角为2.5D云图，可以看到应力沿着裂纹开裂方向集中 | ||
（2）动态测试-岩石霍普金森杆冲击测试 | ||
| ||

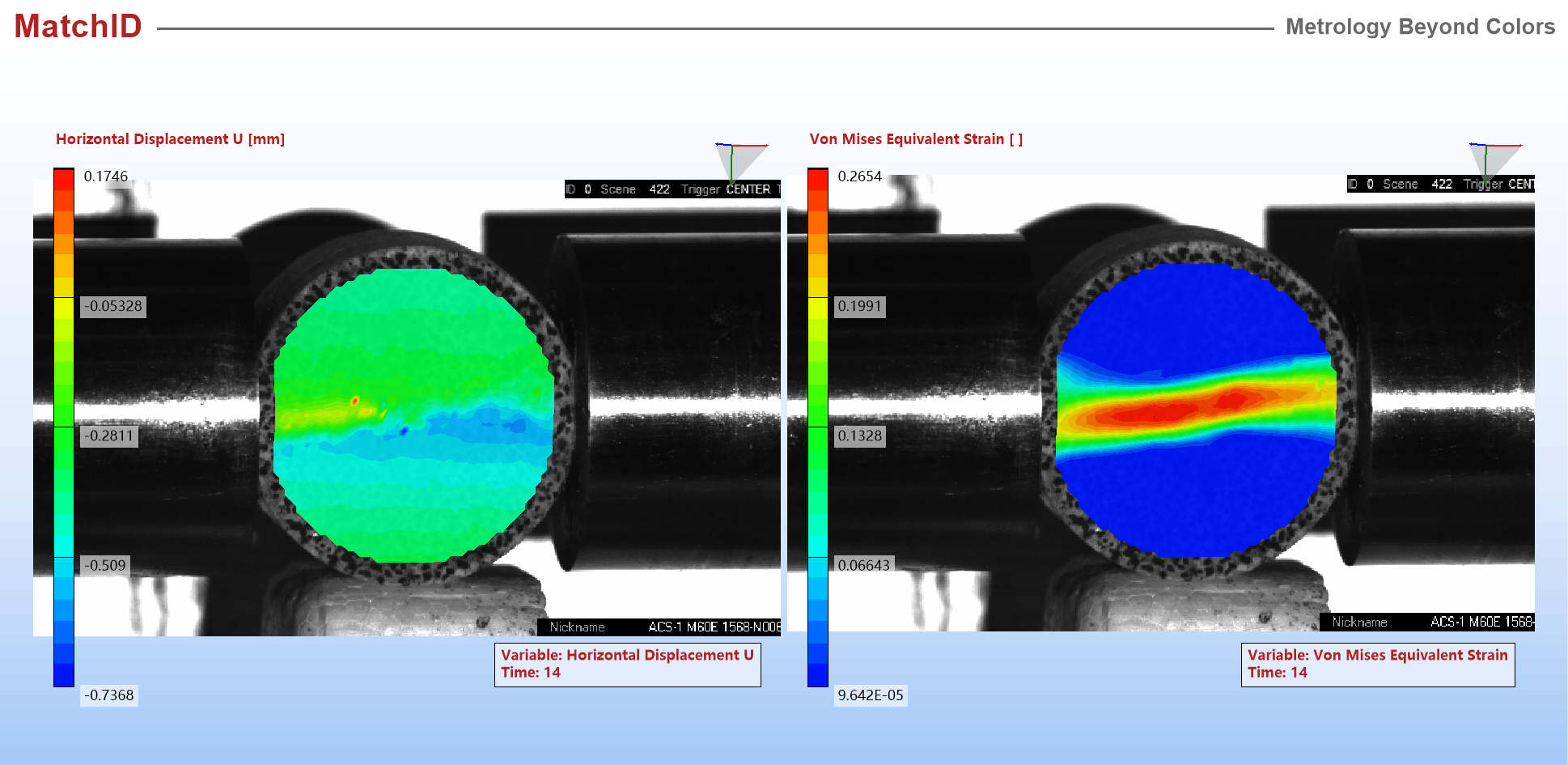

岩石标准试块霍普金森杆冲击测试，图左为水平位移云图，图右为Mises等效应变云图 | ||

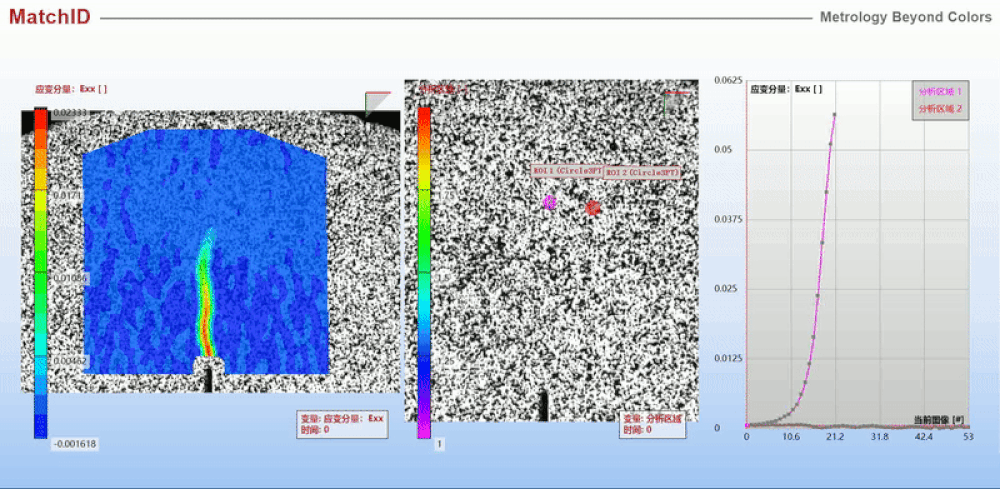

| 动态测试-煤块裂纹扩展检测 | ||
 | ||
| 图左为横向应变云图，图右为提取区域的横向应变变化曲线 | ||
结构测试应用 | ||
（1）流沙模型变形监测 | ||
 | ||

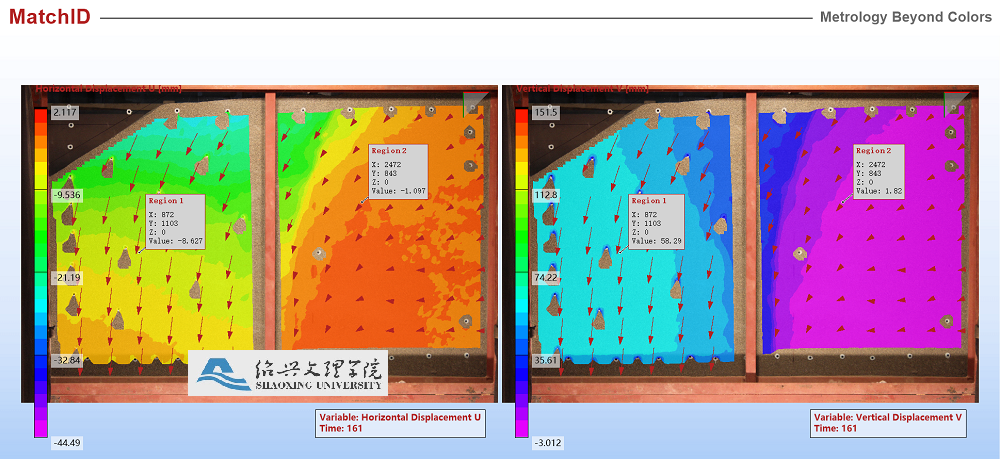

流沙模型变形监测，图左为水平位移云图,图右为为竖直位移云图,箭头为位移矢量 | ||
（2）地铁隧道模型开挖模拟变形监测 | ||
| ||
图左为Von Mises应变云图，中间为沿着应力集中裂纹出现地方画线段取等间隔的点，查看取同一时刻的Von Mises应变差异（右上角曲线图），右下为所取点的Von Mises应变时间曲线 | ||
（3）煤矿充填开采相似模拟实验 | ||
| ||
图左为最大主应变云图，图右为竖直位移云图 | ||
 | ||

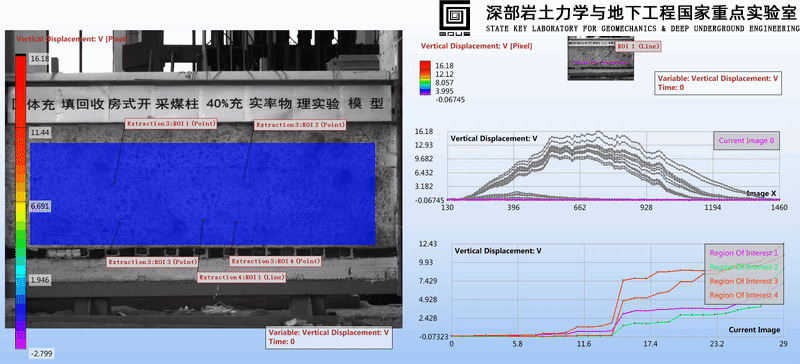

| 图左为竖直位移云图，图右为提取点、线的竖直位移变化曲线 |
