MatchID-2D/Stereo非接触式全场应变测量与仿真优化分析系统广泛应用于飞机，火箭，卫星，汽艇等关键材料力学性能测试中利用VFM反求材料本构参数，部件和结构测试如:振动与模态测试，鸟撞试验，旋转部件的旋转与振动测试，卫星天线变形监测等等；

VFM材料本构参数反求应用

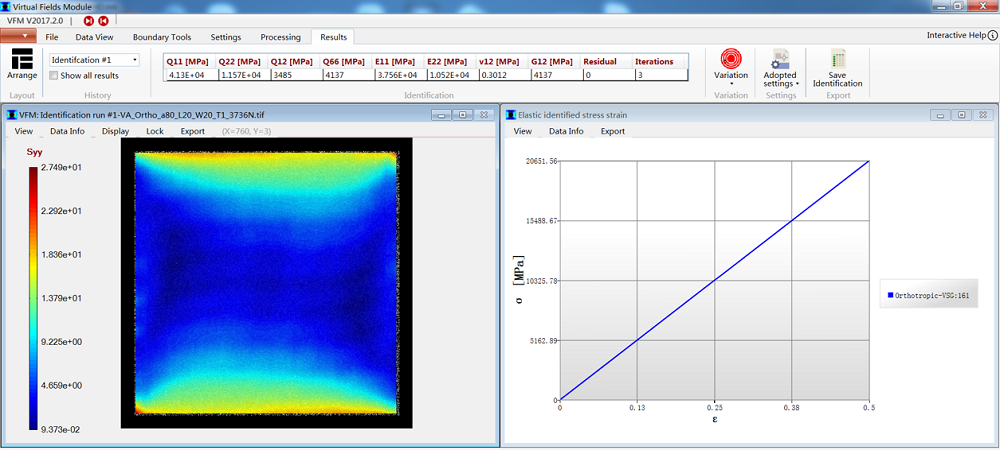

（1）静态VFM-复合材料静态弹性段参数反求：利用VFM模块可以直接在MatchID测量到的全场位移和应变基础上快速反求材料本构参数，只需要做一次实验即可反求出所有参数，较传统方法更加快速准确。

高精度材料力学性能实验


双轴拉伸实验：





高温环境材料力学性能研究

高温测试：陶瓷材料在1600℃下静态压缩测试，利用MatchID-2D/Stereo非接触式全场应变测量与仿真优化分析系统可以快速测量到陶瓷材料的全场应变数据，再利用VFM材料本构参数反求模块求解力学参数。

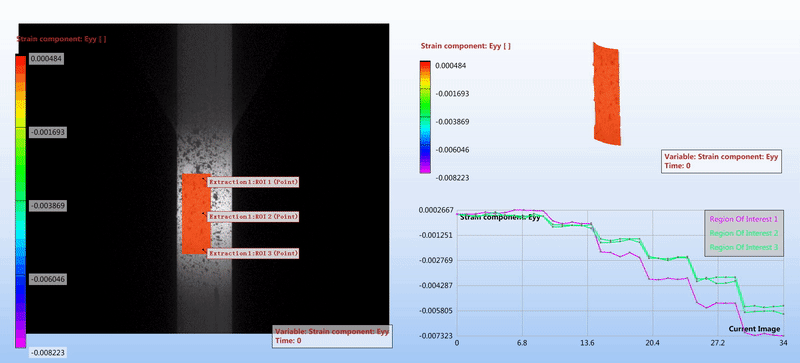

图左为竖直方向的应变Eyy云图，右上为纵向应变云图，右下为所选取的3个区域的纵向应变变化曲线

结构动态冲击测试

结构动态冲击测试-鸟撞实验；MatchID-2D/Stereo高速非接触全场应变测量与仿真优化分析系统采用两台高速相机，对鸟撞瞬间的影像进行采集，而后用MatchID-2D/Stereo软件分析其全场三维变形和应变场，速度和加速度等等分析。
                                          左上、左下为离面位移的2D、3D云图，右边为提取点的位置和离面位移变化曲线

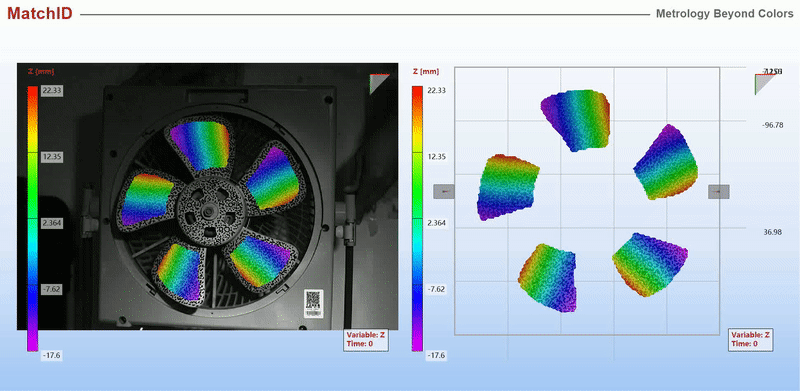

风扇叶片动态测试



基于DIC全场测量技术的模态测试分析

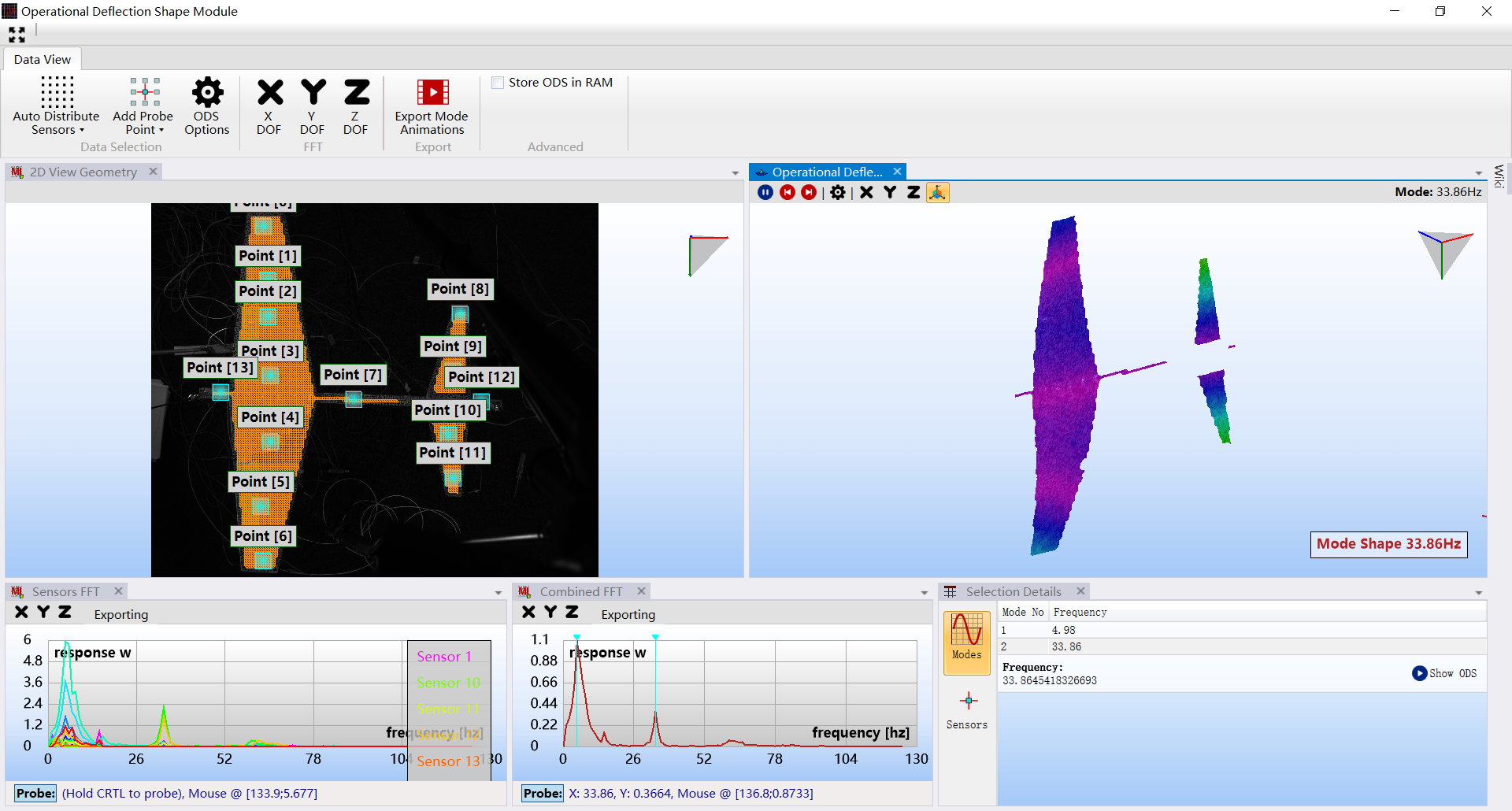

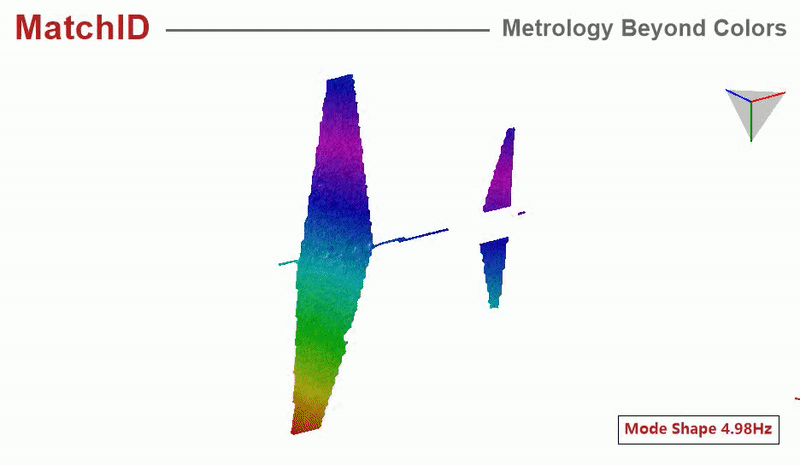

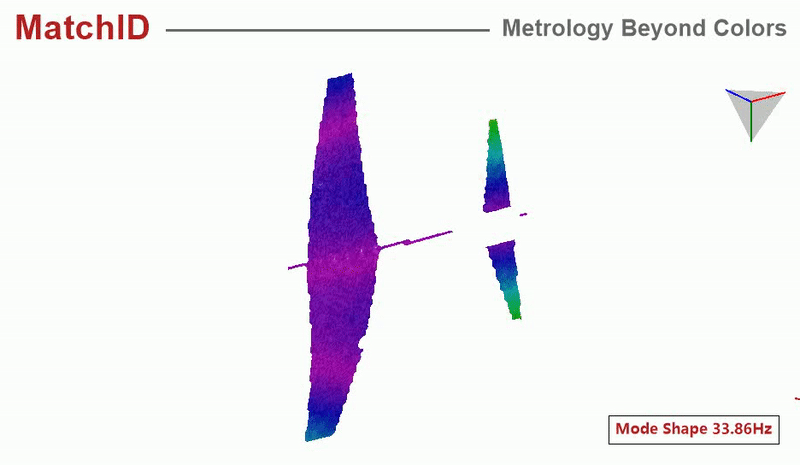

振动模态测试：MatchID-2D/Stereo非接触式全场应变测量与仿真优化分析系统的模态测试分析模块，可以直接利用MatchID-2D/Stereo测量到的全场位移数据进行模态分析，获取振型，进行时域和频域分析，还可以通过MatchID与Simcenter Testlab solutions 的接口，将数据导入到西门子专业的模态测试系统中进行高级的模态分析。

（1）振动模态测试-F16战斗机机身振动模态测试：采用6个不同分辨率相机对F16战斗机进行机身进行全场3D位移测量，再进行模态分析，并与传统的加速度传感器，LDV位移计进行了比对验证。

（2）蜻蜓飞行模态测试
